地漏:作用、分类及选型的全方位解析!

随着现代家居设计的不断进步,人们越来越注重细节,包括家庭卫生和安全。在这一背景下,排水地漏成为了家居装修中不可或缺的一部分。本文将介绍排水地漏的作用、分类以及选型,以帮助您更好地理解它在家居中的重要性。

一、地漏作用

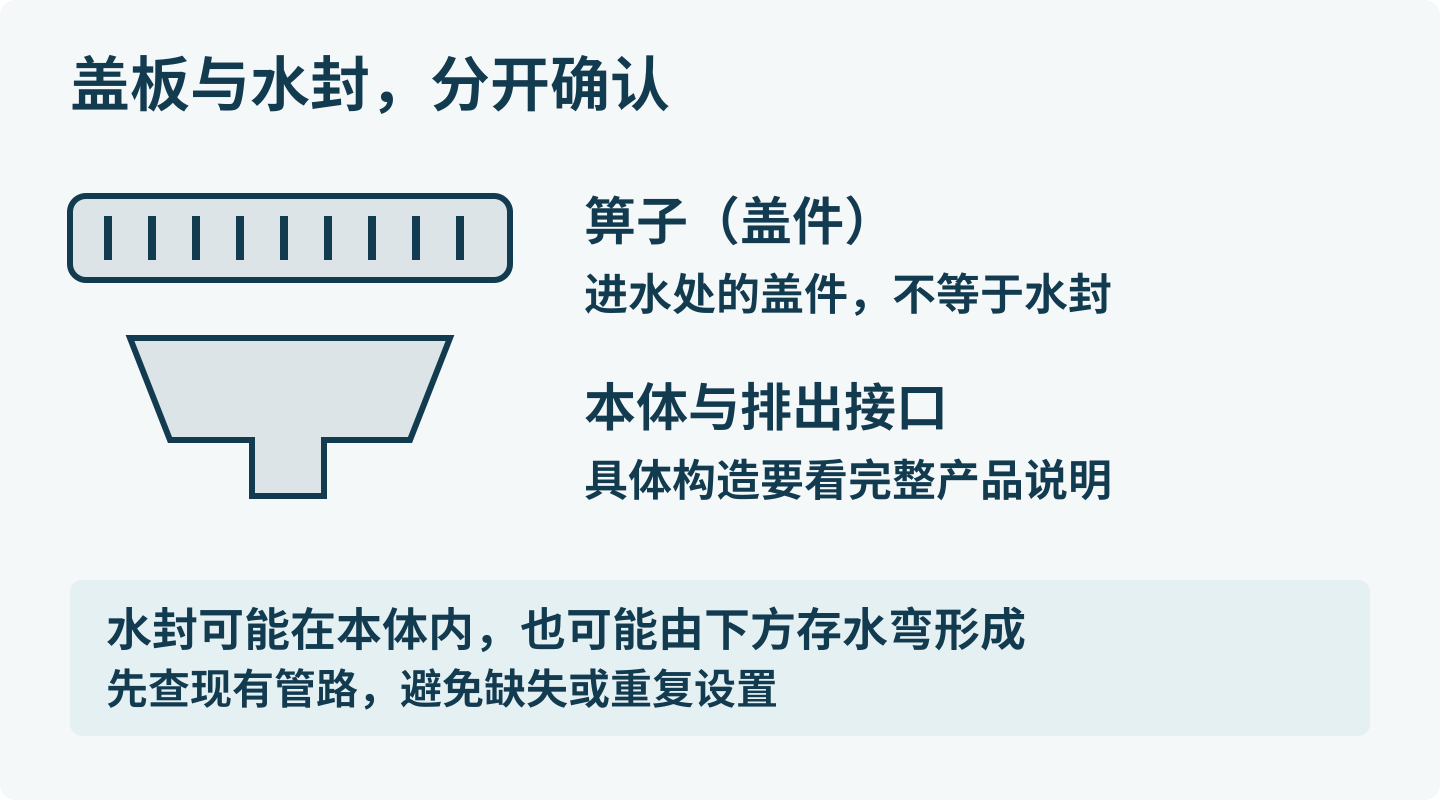

地漏是用于排除地面积水或同时接纳器具排水的装置,由箅子、本体、排出接口等部件组成;其主要作用是排水和防止水积聚在特定区域,通常安装在卫生间、厨房、阳台等区域。

1、减少水浸泡问题:排水地漏可以快速排除污水,防止水浸泡地板和墙壁,避免潮湿和霉菌滋生。
2、提高居住安全性:在浴室和淋浴区域,排水地漏可以提高安全性,防止地面变得滑溜,减少滑倒的风险。
3、提高居住舒适度:排水地漏可以确保卫生间和厨房等区域的地面保持干燥,提高居住舒适度。

二、地漏分类

1、种类按使用功能或构造形式分为直通式和专用型。

2、规格按排出接口公称尺寸表示,分DN50、N75、DN100、DN150。

3、按使用功能或构造形式命名。如:直通式地漏、同层排水地漏、防虹吸地漏、侧墙式地漏、密闭式地漏、多通道地漏、网框式地漏、防返溢地漏、大流量专用地漏、防干涸地漏等。

三、地漏选型

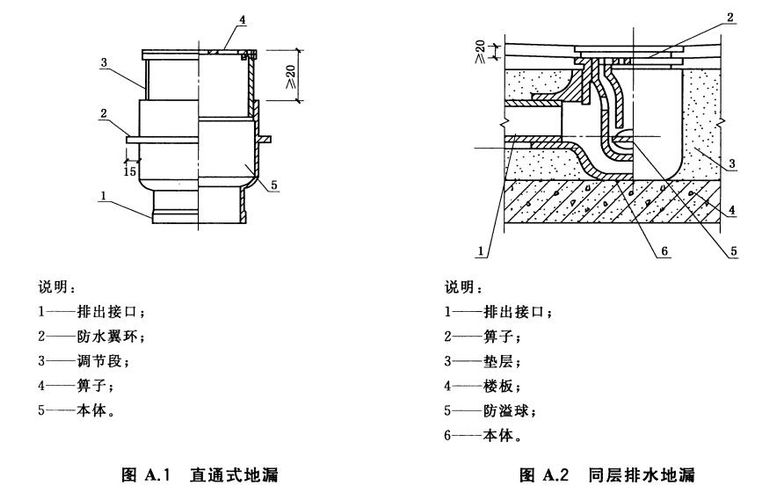

A1、直通式地漏:本体未带水封或其他附件的下排口地漏。

适用场所:属于无水封普通地漏,内部结构无任何附件。当用于卫生间等场所,在其排出接口需设不低于50mm水封深度的存水弯,利用存水弯水封隔断污水系统中臭气进入室内。

A2、同层排水地漏:直接安装在垫层内,且排出管不穿越楼层的有水封地漏,也称直埋式地漏。

适用场所:用于卫生间采用同层排水时所采用的地漏。该类地漏为横出口,直埋于结构找平层内,自带水封,其水封深度不低于50mm。

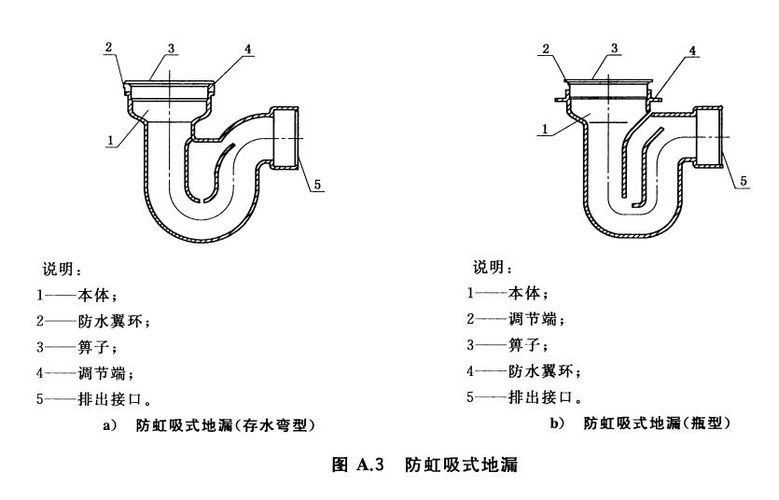

A3、防虹吸式地漏:具有防止负压抽吸,减少虹吸水封损失的有水封地漏。

适用场所:防虹吸式地漏当地漏安装部位受到排水系统负压影响较大时,建议采用该类产品。

A4、侧墙式地漏:算子为“L”型,垂直方向安装,具有侧向接纳并排除地面积水功能的无水封地漏。

适用场所:适用于下层不允许排水管穿越楼层排水。该地漏安装时,应使进水算子低于建筑完成面3m~5mm。地漏无水封,接生活排水管道时,在其排出接口需设不低于50mm水封深度的存水弯。

A5、密闭式地漏:具有密封盖板的地漏。排水时由人工打开、不排水时密闭的无水封地漏。

适用场所:通常应用于需要地面临时排水的洁净车间,手术室,管道技术层,卫生标准高及地面不经常排水的场所。地漏依靠盖面密封,使用时,由人工开启。材质通常用为不锈钢、铜合金,属无水封地漏。安装时,在其排出接口需设不低于50mm水封深度的存水弯。

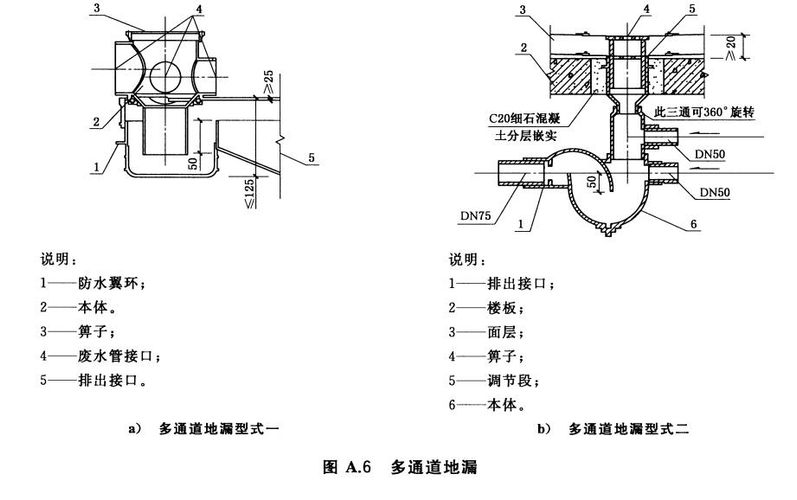

A6、多通道地漏:同时接纳地面排水和1个~2个器具排水的有水封地漏。

适用场所:多通道地漏自带水封,排水流量较大,适用于有多个器具排水。在卫生间除用于地面排水外,还可用于接洗面盆和浴缸或淋浴间排水。利用废水补充地漏水封是该地漏的特点。需注意:排出接管管径为DN75。

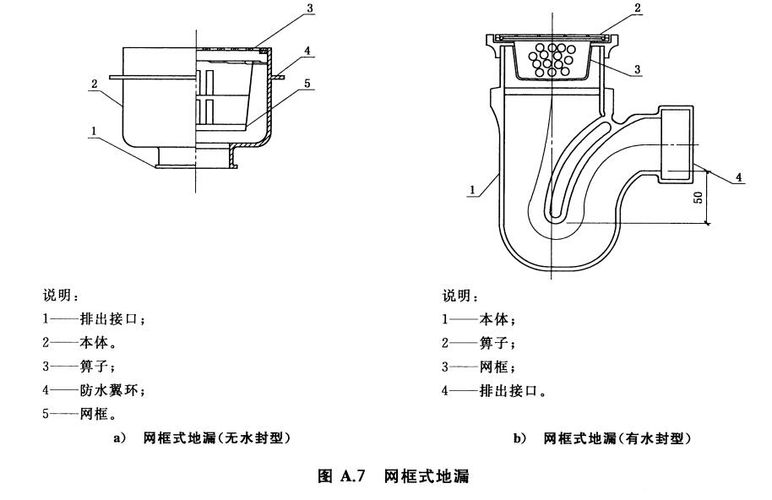

A7、网框式地漏:带有拦截水中杂物可挪动网框的地漏,其内部结构分为有水封和无水封两种。

适用场所:主要用于公共厨房、淋浴间、理发室等杂质、毛发较多场所,其网框需经常清理,以确保地漏排水通畅。

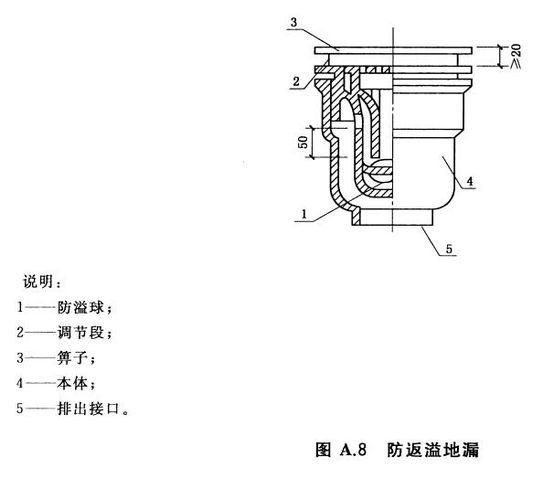

A8、防返谥地漏:具有防止废水在排放时冒溢出地面,兼有防止排水系统中废水返溢至地面功能的有水封地漏。

适用场所:主要用于下游排水受阻或不畅场所,防止废水返溢到本层地面,在该场所可采用防返溢地漏。使用前,应检查其功能的可靠性。

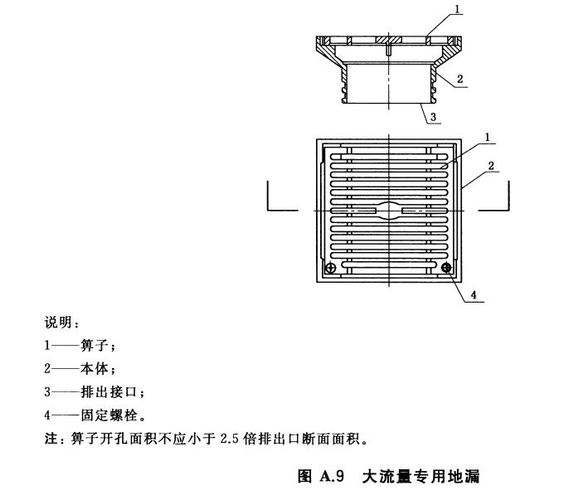

A9、大流量专用地漏:具有地漏算子开孔面积大,接纳排水流量大的无水封地漏。

适用场所:主要用于设备机房明渠排水,且要求排水流量大的场所;接纳地面允许积水深度较高的场所;地漏规格为DN75、DN100、DN150;用于广场或下沉式庭院等处时,其地漏箅子应能承受地面荷载。

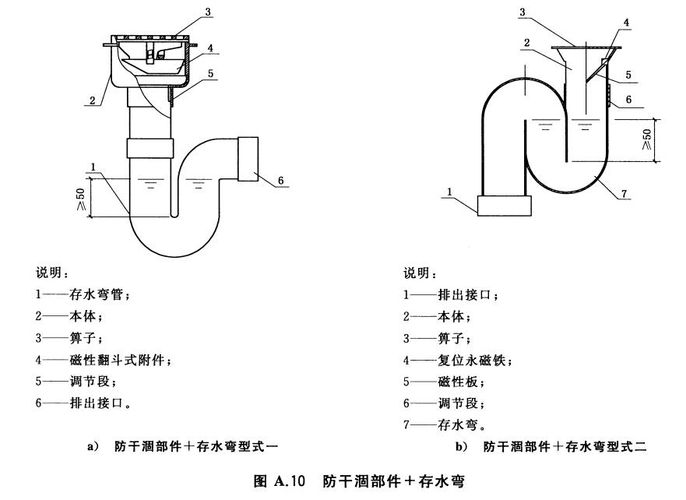

A10、防干涸地漏:具有防止地漏水封干涸(水封蒸发等)功能的有水封地漏。

适用场所:在地面不需要经常排水的场所使用,例如管道井。地漏内部设有机械防干涸部件,减缓水封蒸发。地漏本身自带水封,可不另加存水弯。如仅有机械防干涸部件,在其排出接口需设不低于50mm水封深度的存水弯。

四、相关标准

《建筑给水排水设计标准》GB 50015

4.3.4 地漏的构造和性能应符合现行行业标准《地漏》CJ/T 186的规定。

4.3.5 地漏应设置在有设备和地面排水的下列场所:
1 卫生间、盥洗室、淋浴间、开水间;
2 在洗衣机、直饮水设备、开水器等设备的附近;
3 食堂、餐饮业厨房间。

条文说明:直饮水设备系指可以将生活饮用水管网的水经水质深度处理成直接饮用水的处理装置,装置中有定期反冲洗水自动排出。

4.3.6 地漏的选择应符合下列规定:
1 食堂、厨房和公共浴室等排水宜设置网筐式地漏;
2 不经常排水的场所设置地漏时,应采用密闭地漏;
3 事故排水地漏不宜设水封,连接地漏的排水管道应采用间接排水;
4 设备排水应采用直通式地漏;
5 地下车库如有消防排水时,宜设置大流量专用地漏。

条文说明:一些涉水的设备正常运行情况下不排水,在检修时需要从地面排水时宜采用密闭地漏,目前市场上密闭地漏有用工具动手打开的也有脚踩的可供选择。对于管道井、设备技术层的事故排水建议设置无水封直通式地漏,连接地漏的管道末端采取间接排水。
设备排水应采用不带水封的直通式两用地漏,这种地漏箅子既有设备排水插口也有地面排水孔。地漏与排水管道连接应设存水弯,这种配置排水阻力较小,排水量大。大流量专用地漏具有地漏箅子开孔面积大,接纳排水流量大的特点,并允许设置地漏处有一定淹没深度。

4.3.7 地漏应设置在易溅水的器具或冲洗水嘴附近,且应在地面的最低处。

五、本站建议

在家居装修中,地漏可能是一个容易被忽视的细节,但它在维护卫生和安全方面发挥着至关重要的作用。选择适合您家居装修风格和需求的地漏,并进行定期维护,可以帮助您创造一个更加健康和舒适的生活环境。
